ベーシックマスターのハードウェア（13）ディスプレイの接続方法
ベーシックマスターとディスプレイの接続方法をまとめておきます。
MB-6880/6880L2/6881
RF出力（TV 1ch,2ch）とコンポジットビデオ出力端子があり、アナログTVやディスプレイに直結できます。
オーディオ出力もあって「お手持ちのステレオ装置等でお聞きになりたいような場合」に使えます。

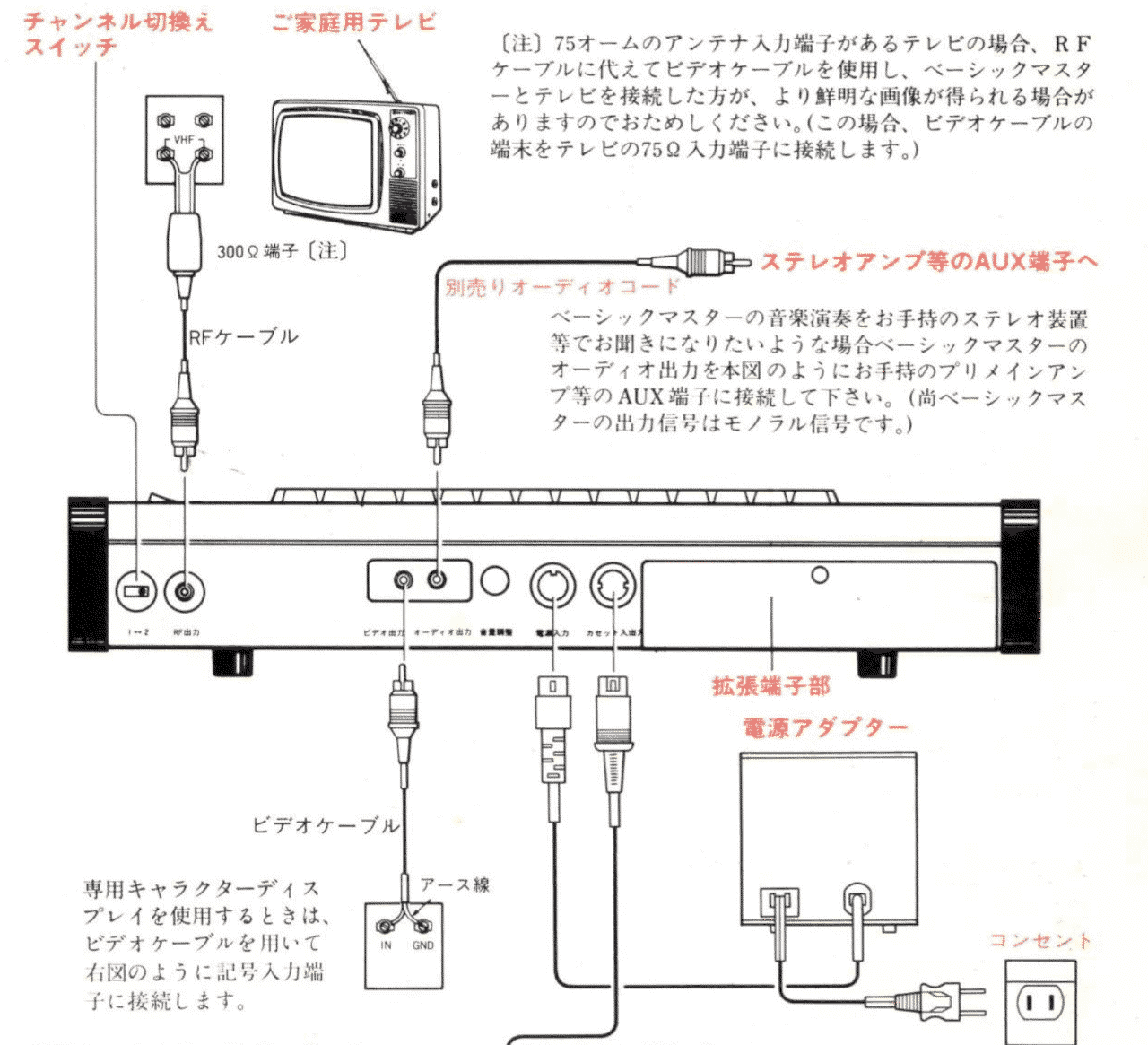

ベーシックマスターレベル2Ⅱ 取扱説明書 P.2 「1.3 接続のしかた」より引用
TVやディスプレイ側の接続がコネクタじゃなくて配線剥き出しなのに時代を感じます。
MB-6885
低価格化のためか、RF出力端子とオーディオ端子端子が無くなりました。
コンポジットビデオ出力端子は残っています。うちではFUNAIの安いTVに繋いで使っています。

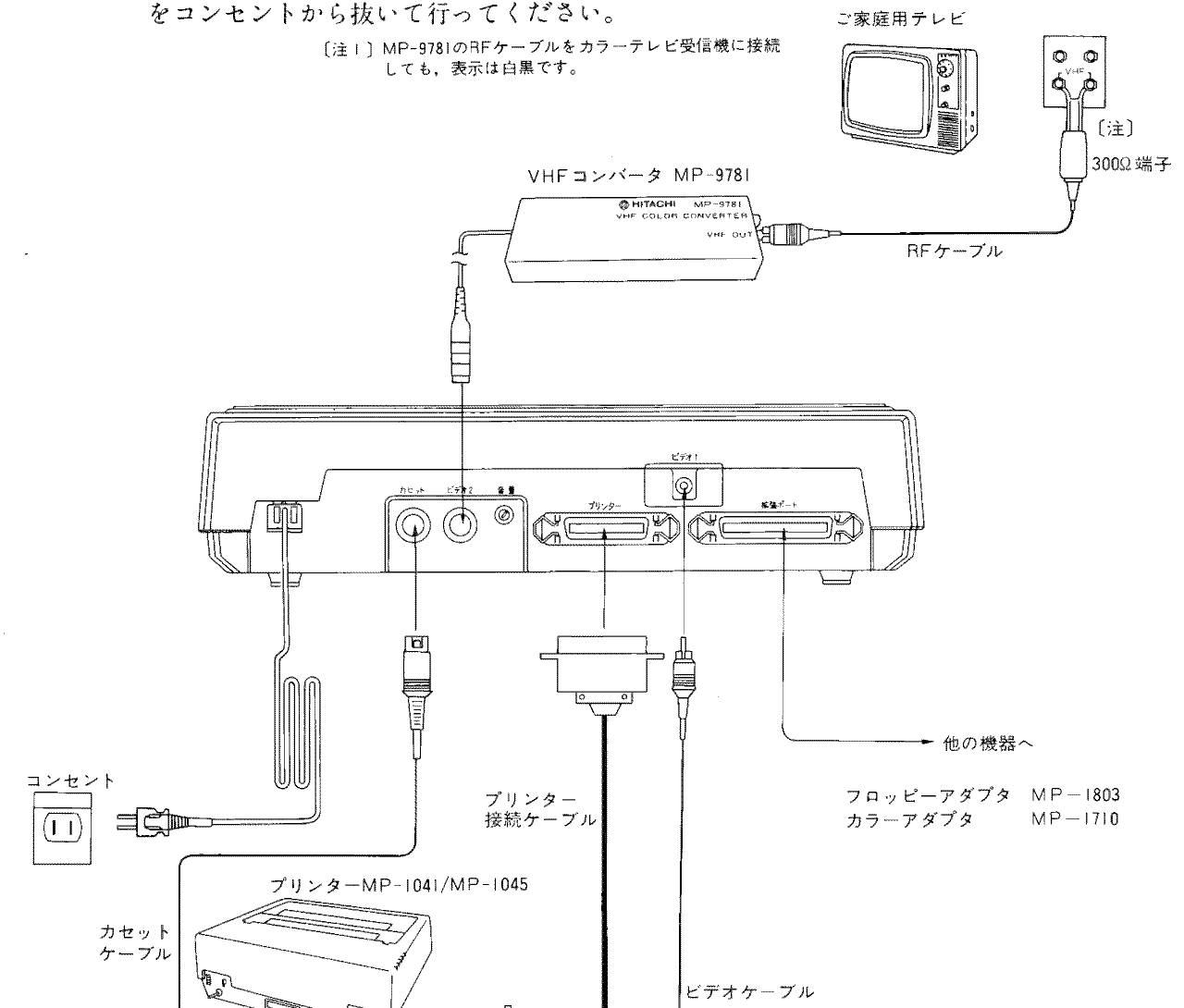

MB-6885 ベーシックマスター Jr. 取扱説明書 P.2 「1.3 接続のしかた」より引用
MB-6885でカラー表示を行うには、MP-1710カラーアダプターが必要です。本体の拡張コネクタに接続します。
カラーアダプターからはデジタルRGB（DIN 8ピン）が出力されています。MP-9780/9781 VHFコンバーターをつなぐことで、コンポジットやRF出力に変換できます。

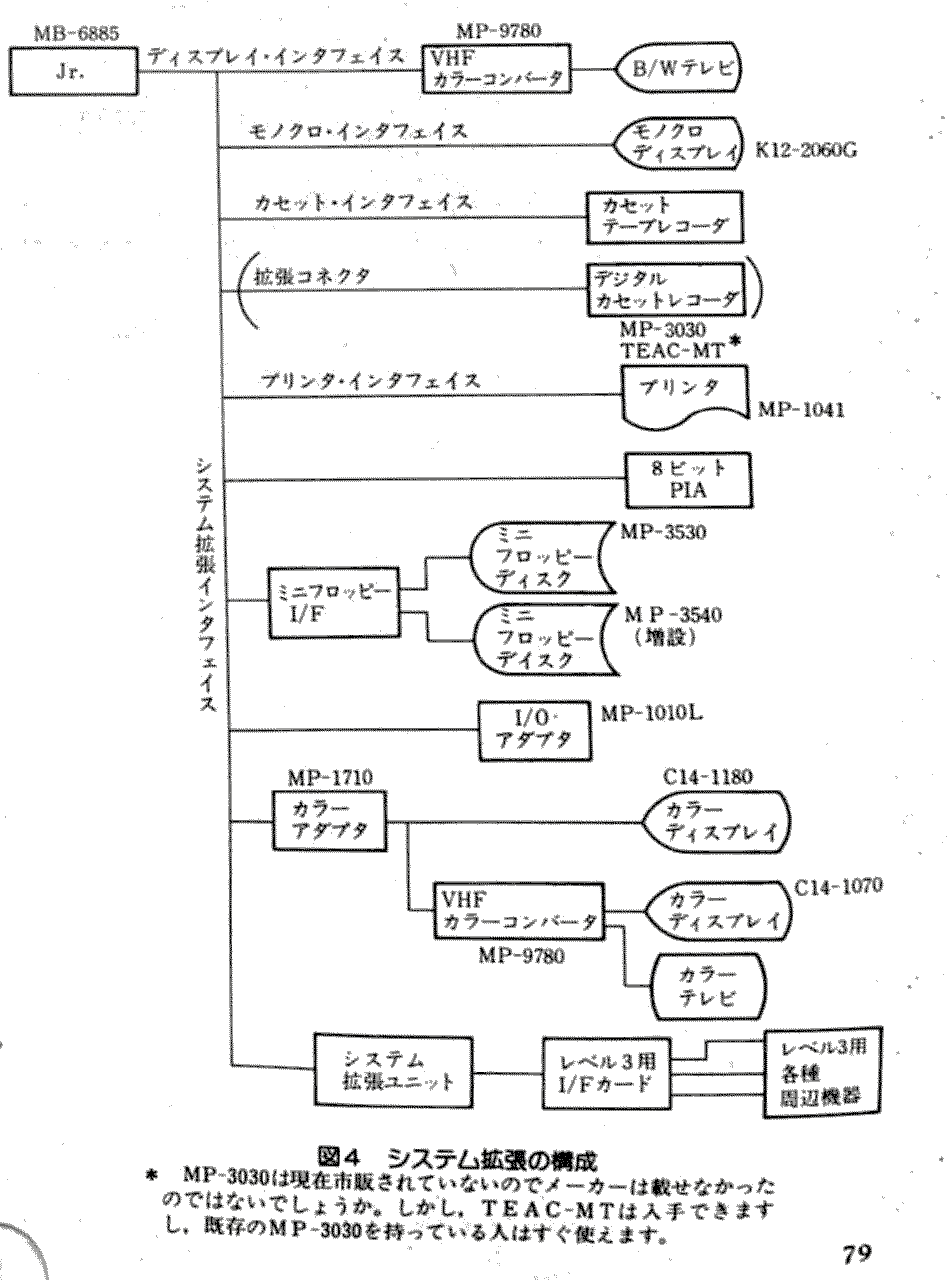

月刊RAM 1982年2月号 P.79 「ベーシックマスターJr.の可能性を探る」より引用
DIN 8ピンコネクタ
ベーシックマスターJr.（BM-6885）本体と、カラーアダプターMP-1710には、DIN 8ピンのビデオ出力端子があります。
本体はモノクロ表示なので、出力端子のRGBは直結されていて、同一の信号が出ています。
どちらもH-SYNC（4ピン）とV-SYNC（5ピン）が分離されているので注意。

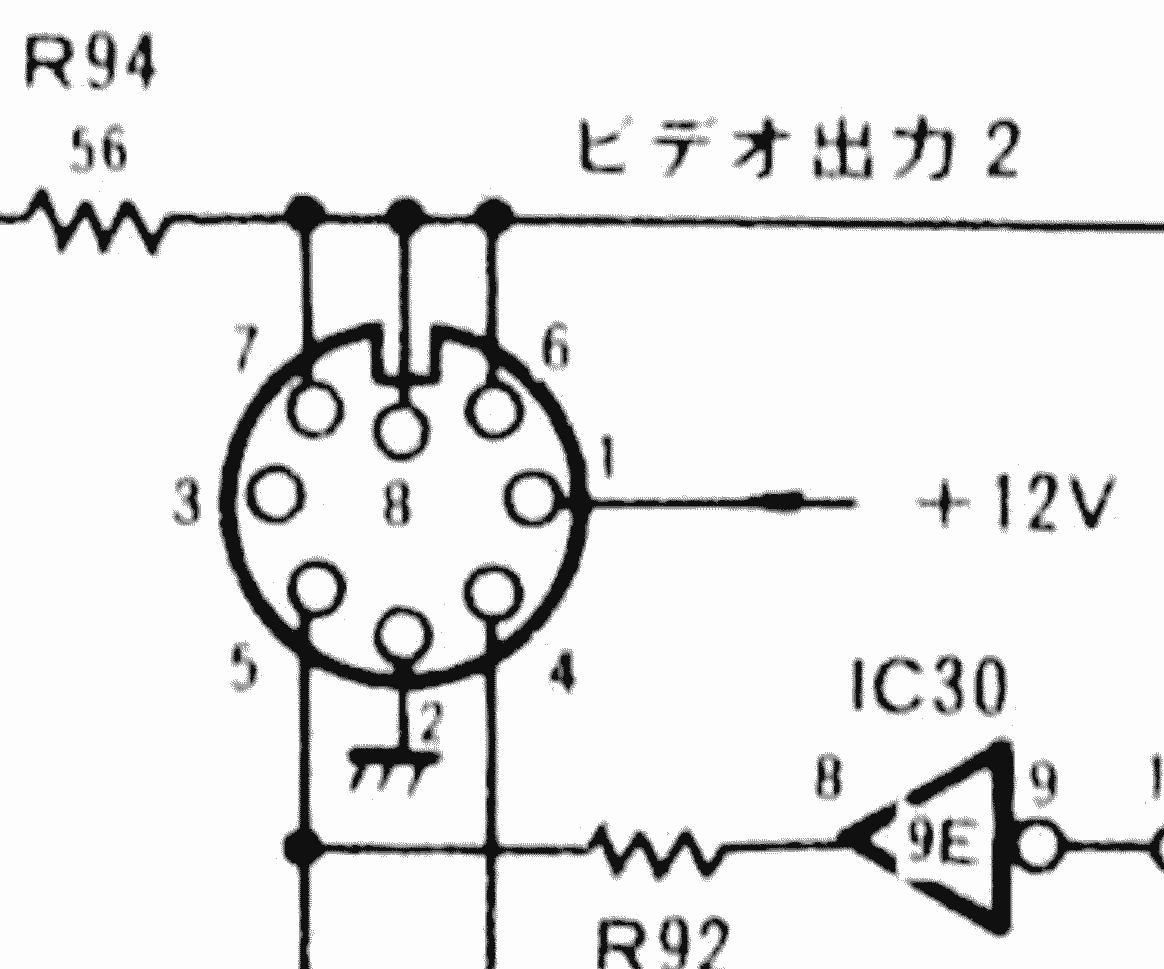

月刊I/O 1982年3月号 P.289 「ベーシックマスター Jr. 回路図 1/2」より引用

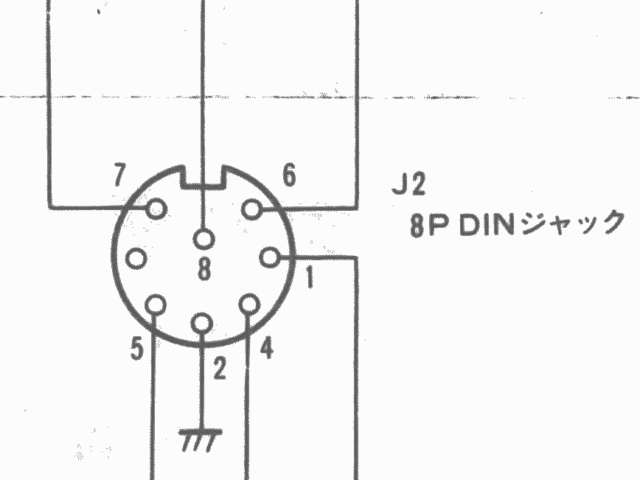

月刊I/O 1982年4月号 P.305 「ベーシックマスターJr. カラーアダプター MP-1710回路図」より引用
うちでは、MP-1710 カラーアダプターをMP-9780/9781 VHFコンバーターでコンポジット信号に変換して、TVやHDMI変換器につないでいます。
VHFコンバーターの代わりに、デジタルRGBにつなぐ変換ケーブルを作った方が画質がよくなりそうですが、まだ試していません。
もしかしたら変換ケーブルにはPC-8001用が使えるかなあ？要確認
