ベーシックマスターのハードウェア（12）VHFカラーコンバーター(3)

BASICMASTER, 昔のパソコン

運良く、VHFカラーコンバーター（MP-9781）を入手できました。旧タイプの MP-9780 と何が違うのでしょうか？

MP-9780の内部写真はまごころせいじつ堂さんのブログにも掲載されています。

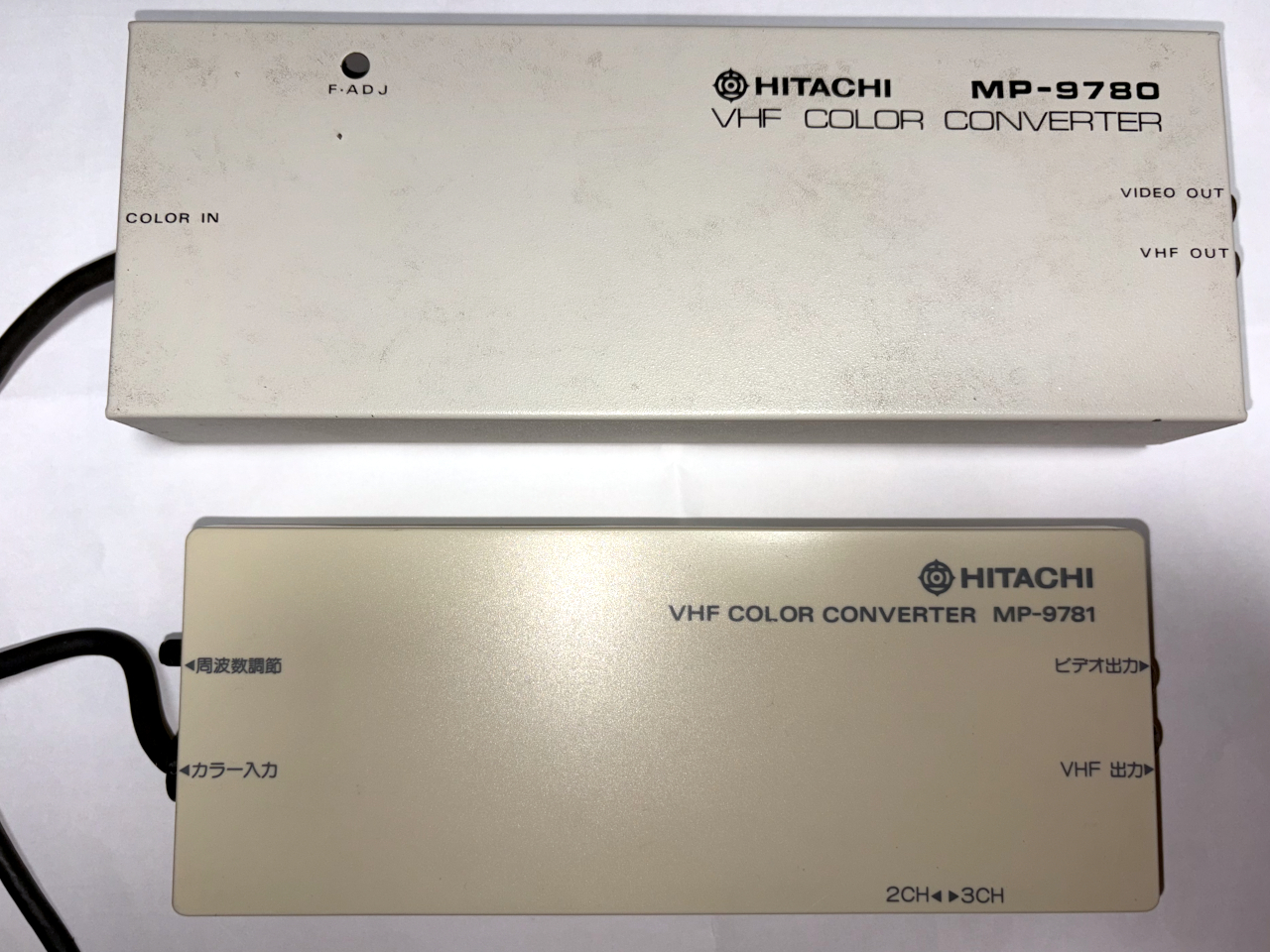

MP-9780,MP-9781の外部写真

旧タイプの MP-9780 より 若干小さくなっています。MP-9781は 左側に周波数調節ツマミ、下側に出力チャンネル切り替えスイッチがあります。

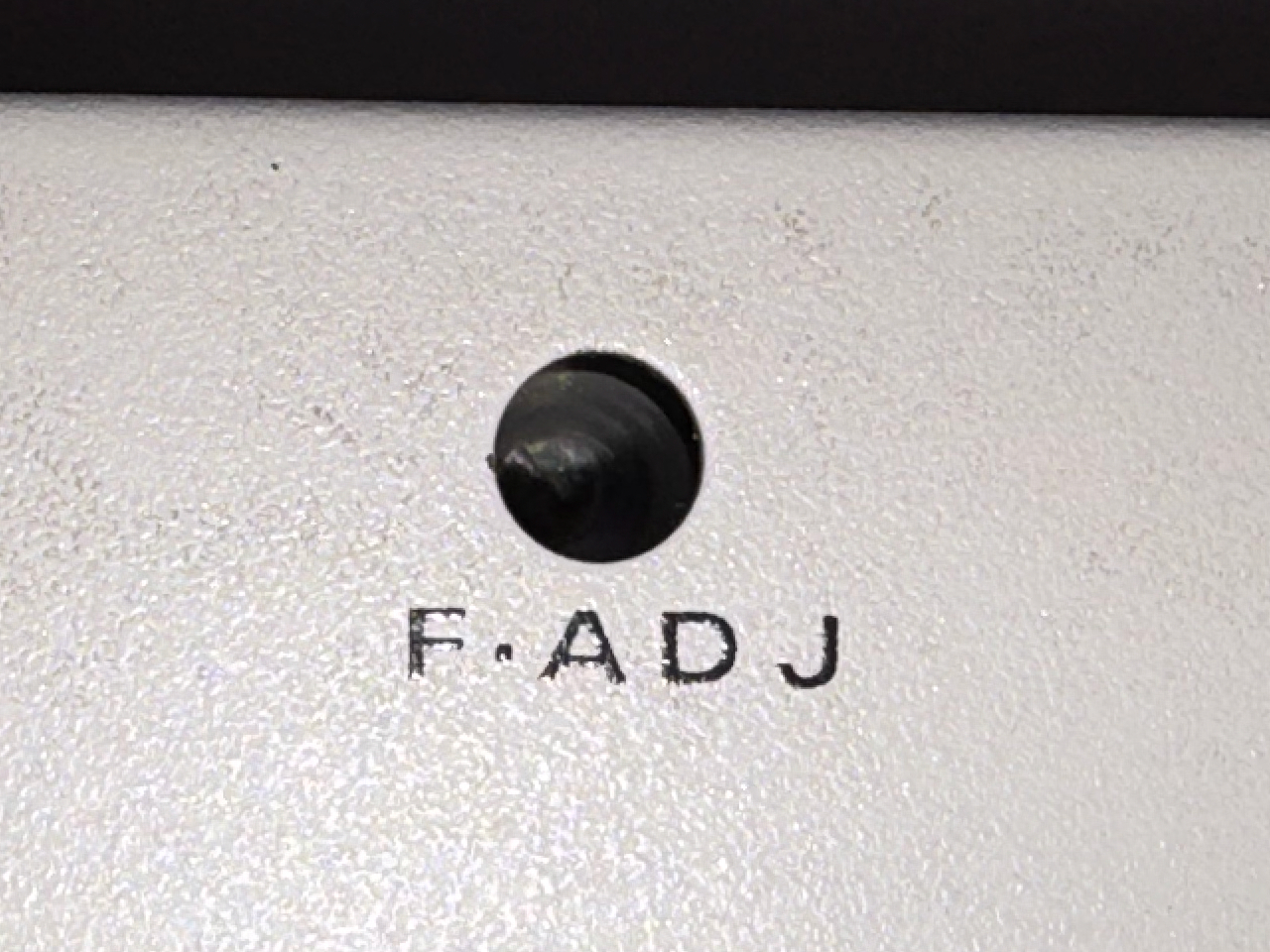

MP-9780 では 穴からドライバーを突っ込んで周波数調整します。ユーザーに触らせたくなかったのでしょうけど、とても不便です。

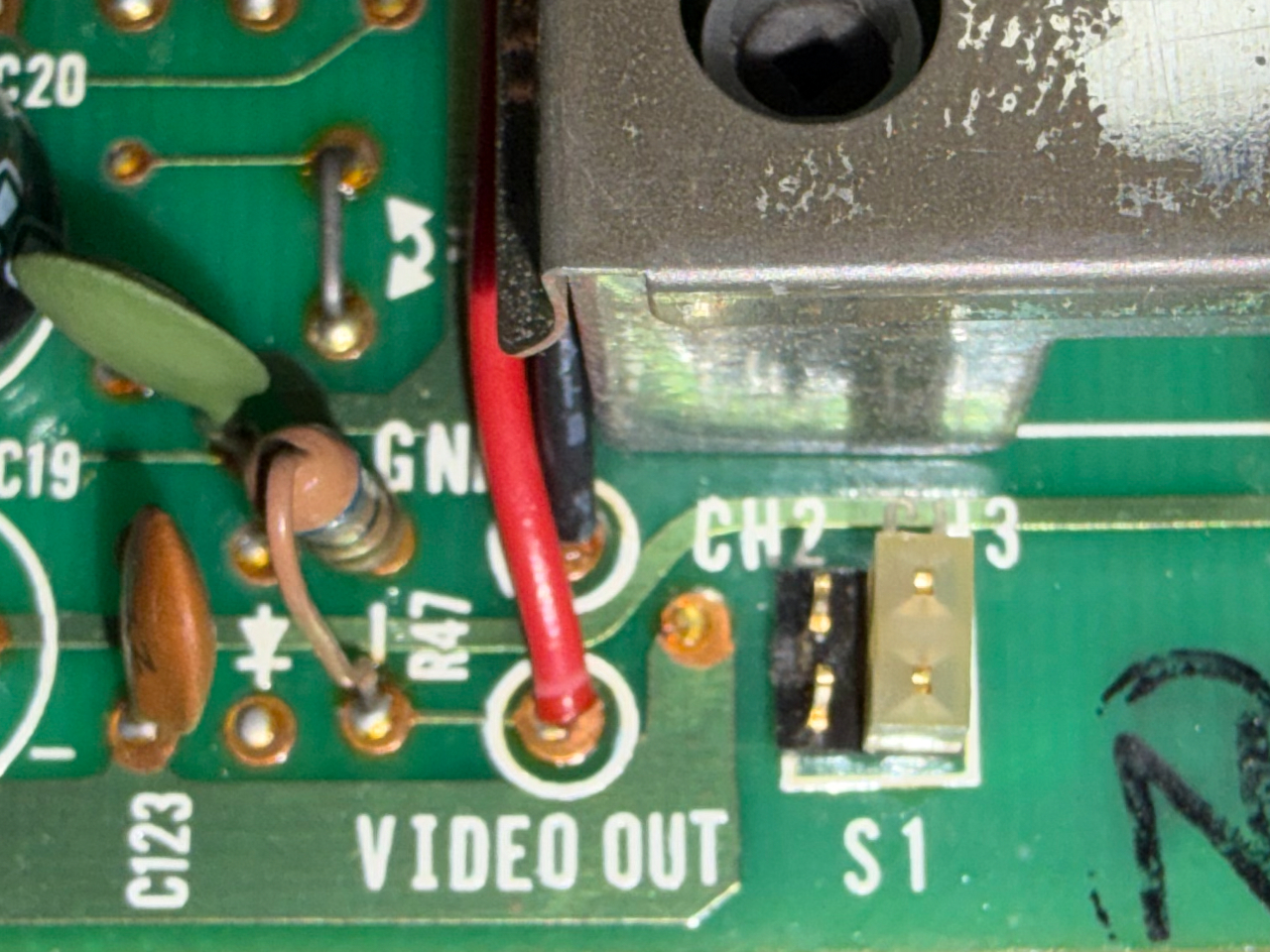

MP-9780 のチャンネル切り替えは、基盤上のジャンパースイッチで選択します。こちらも不評だったのか、MP-9781でスイッチが増設されて改良されました。

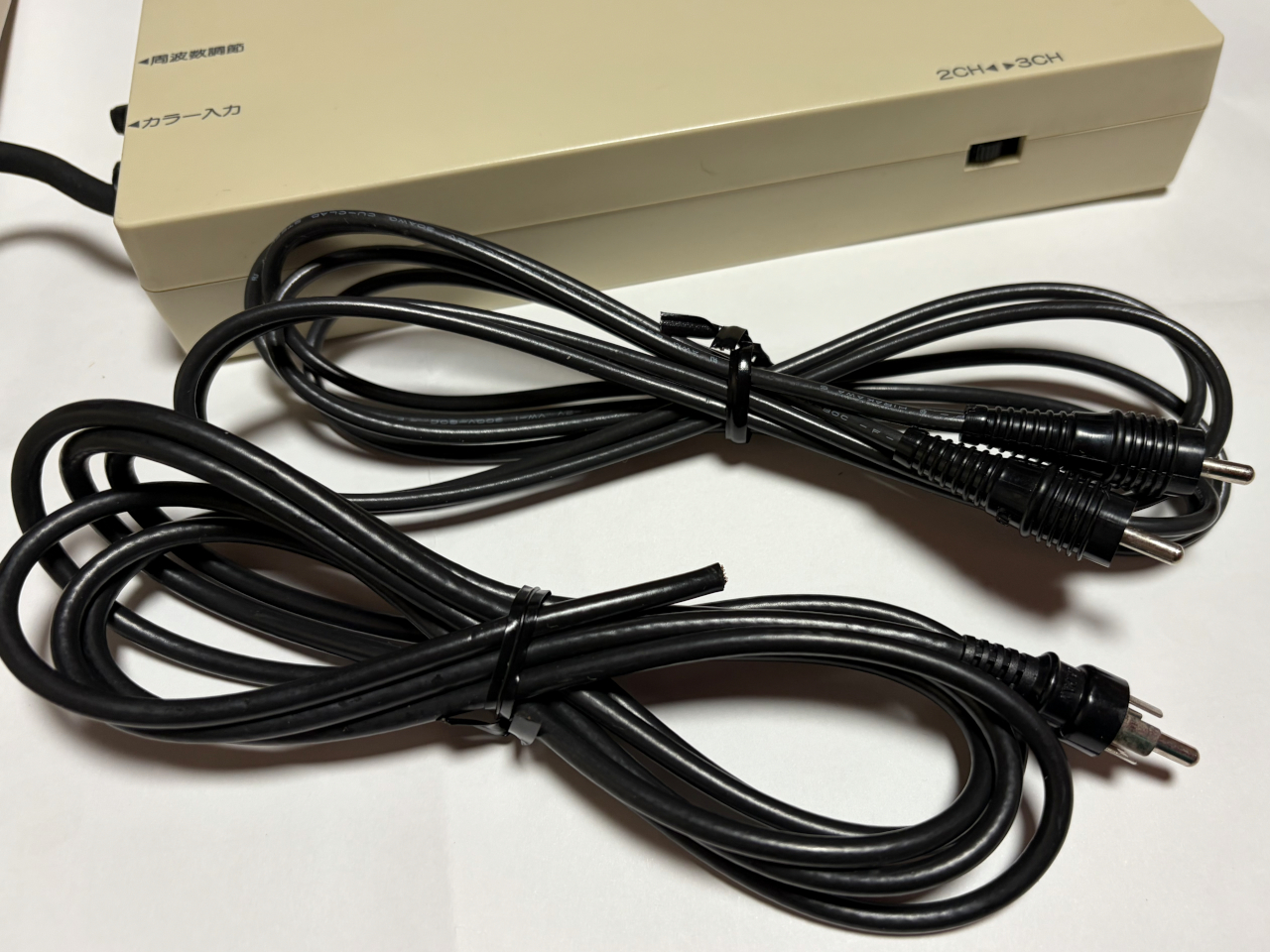

入手したMP-9781は ほぼ新品で、保証書とケーブル2本が付属していました。

ケーブルはRCA-RCAが1本、 片端がRCAで他方はぶつ切りされているケーブルが1本。後者はテレビのアンテナ端子に繋ぐためでしょう。昔のTVはF型コネクタすら無かったもんな。

動作確認

MP-9780はビデオキャプチャできなかったのですが、MP-9781は録画できました。原因はわかりません。個体差なのか 改良されたのか。



キャプチャ方法

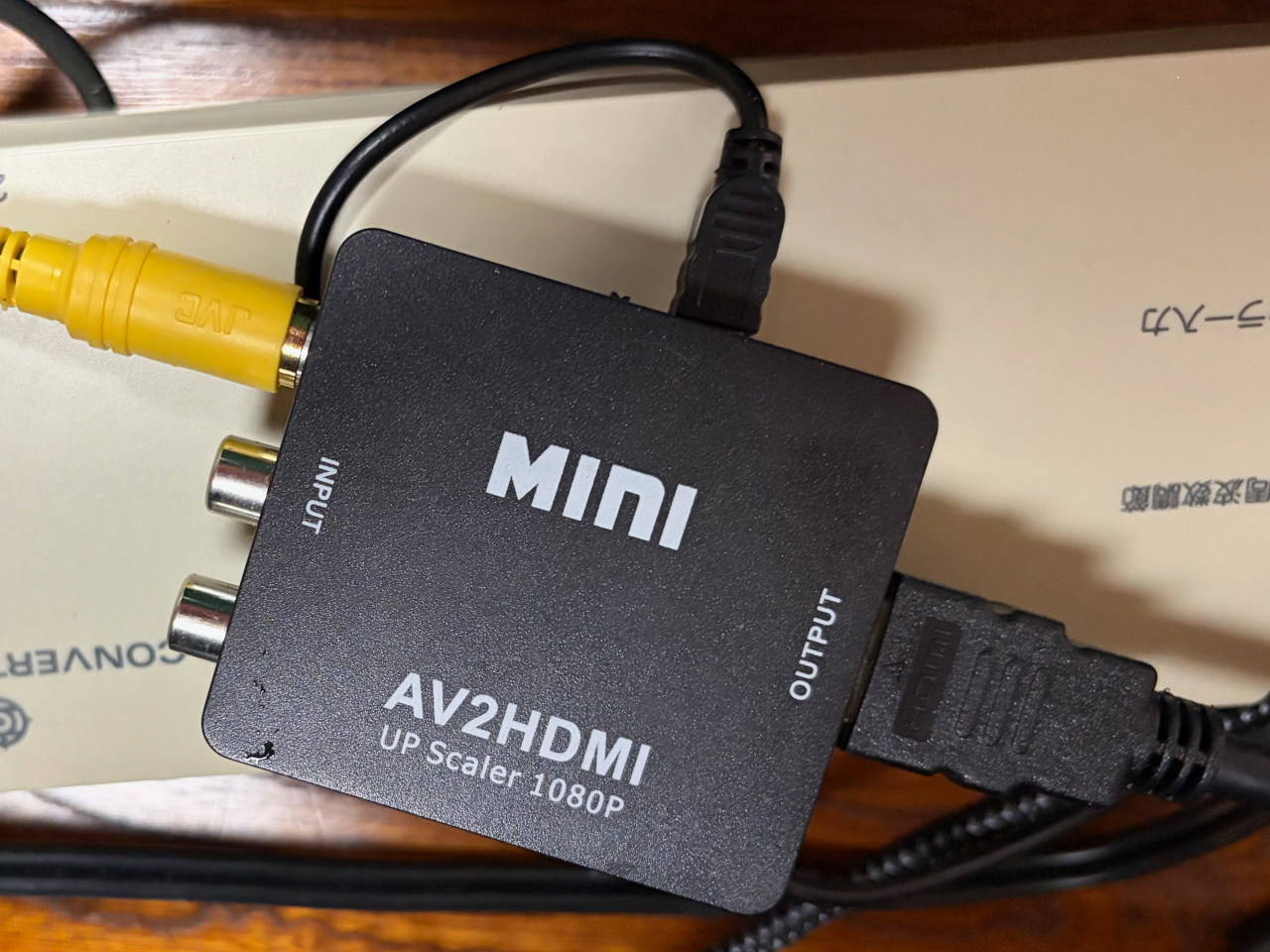

以下の接続でキャプチャできました。RCA-HDMI変換器はパソコン工房で買った安物です。1500円ぐらい。

  • BASICMASTER Jr.
  • MP-1710（カラーアダプター）
  • MP-9781（VHFカラーコンバーター）
  • RCA-HDMI変換

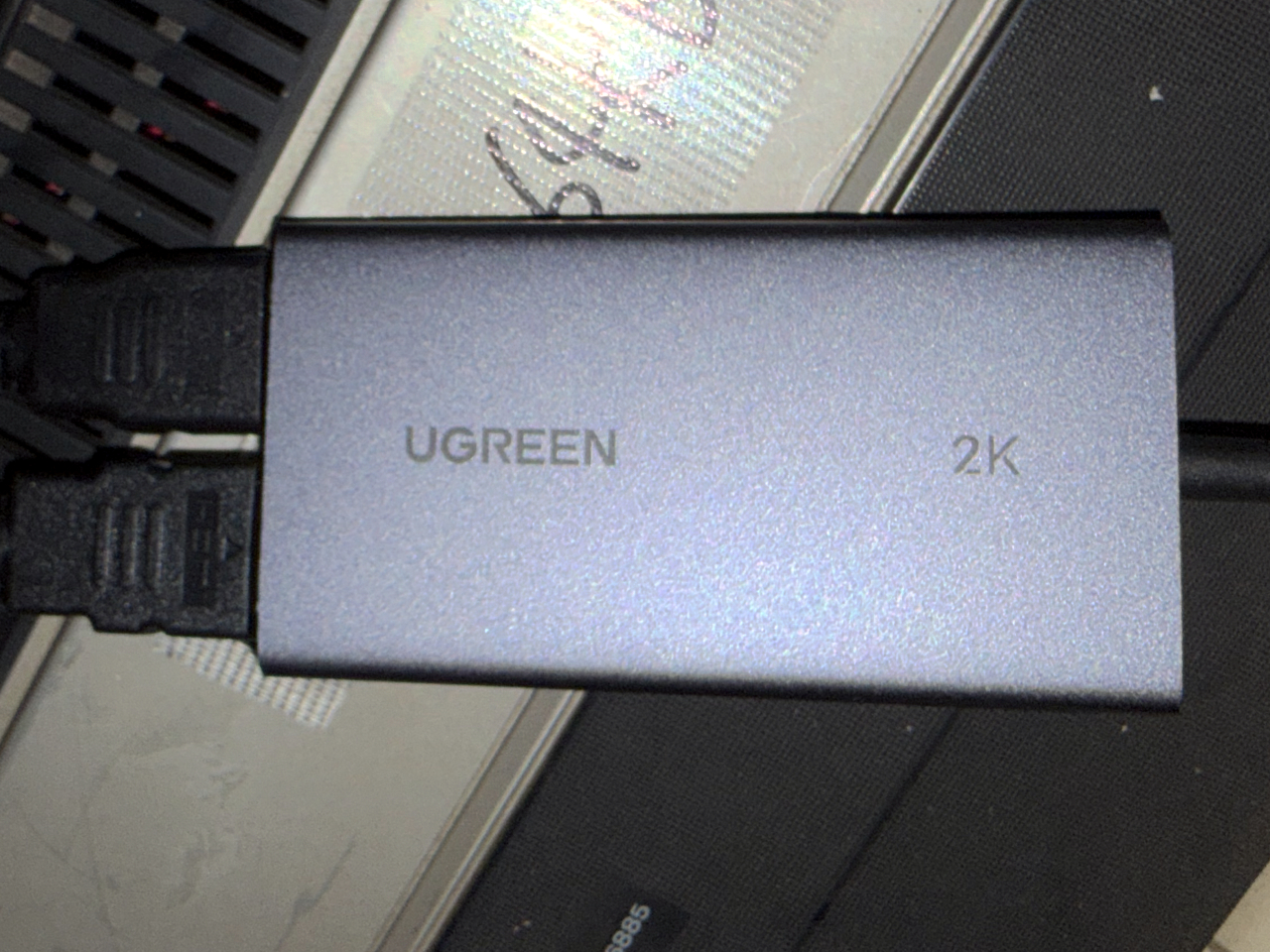

  • ビデオキャプチャ（UGREEN 25773）
  • Macbook M1 Air（with OBS）




UGREEN 25773は Macに接続しないとHDMI出力されないので、若干不便です。

少し高くなりますが、パススルー対応の機器（例：　UGREEN 15390A）の方が便利でした。
（どちらも新製品が出ているようです）。
