ベーシックマスターのハードウェア（11）PIAでLチカ
BASICMASTER Jr.（MB-6885） には HD46821P PIA（MC6821相当）が内蔵されていて、ポートBはプリンタ用のセントロニクス36ピンコネクタに繋がっている。
残りのポートAは使われておらず、内部に拡張用のコネクタが存在するだけだ。このポートを使ってLチカしてみよう。
内部コネクタとの接続
PIAの内部コネクタは2.54mmピッチの12ピンコネクタだ。使われている金属ピンは横長の長方形で、JST NHなどのコネクタは刺さらない（無理に指すとピンを折ります）。
いわゆる「デュポンコネクタ」なら刺さる。

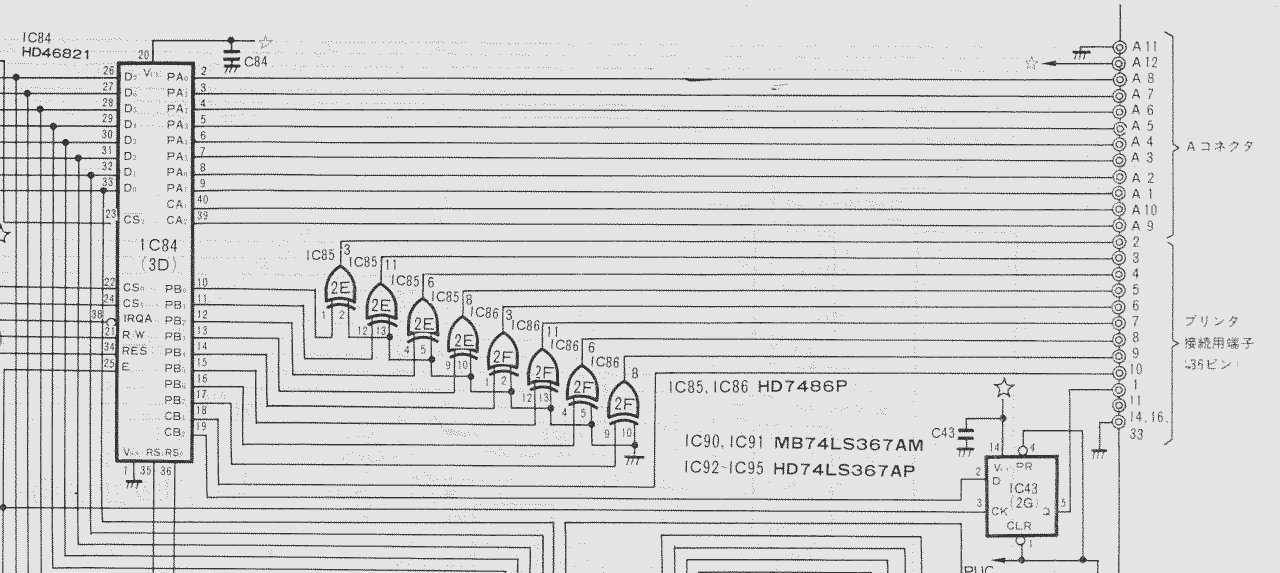

「全回路図」によると、12番ピンがVCC（+5V）、11番ピンがGNDである。
ベーシックマスター活用研究 Level 3,Jr, 工学社, p,95より引用

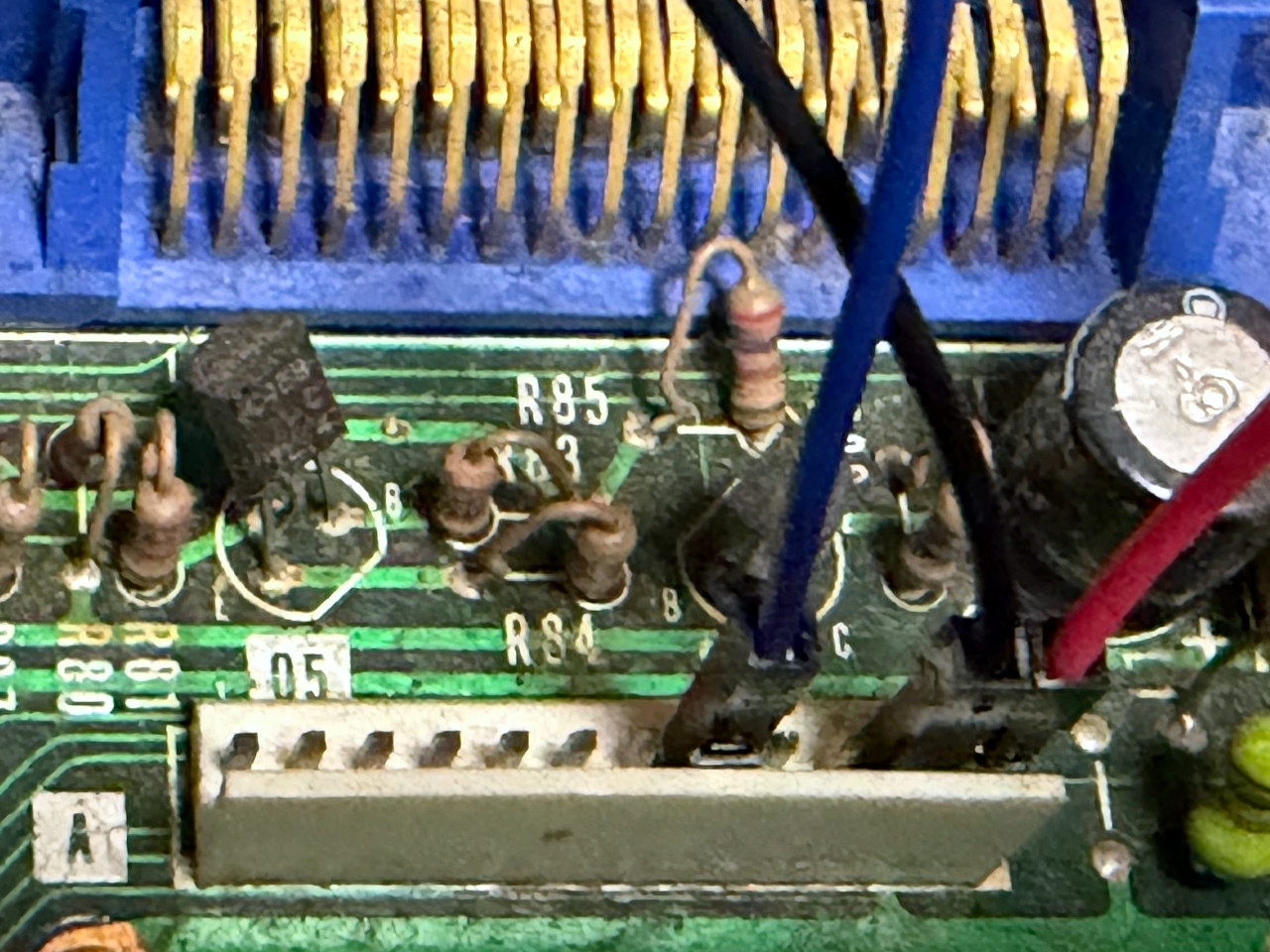

基板コネクタの左端が1番ピン、右端が12番ピン。ブレッドボード配線用のジャンパを使って、+5VとGNDを引き出す。

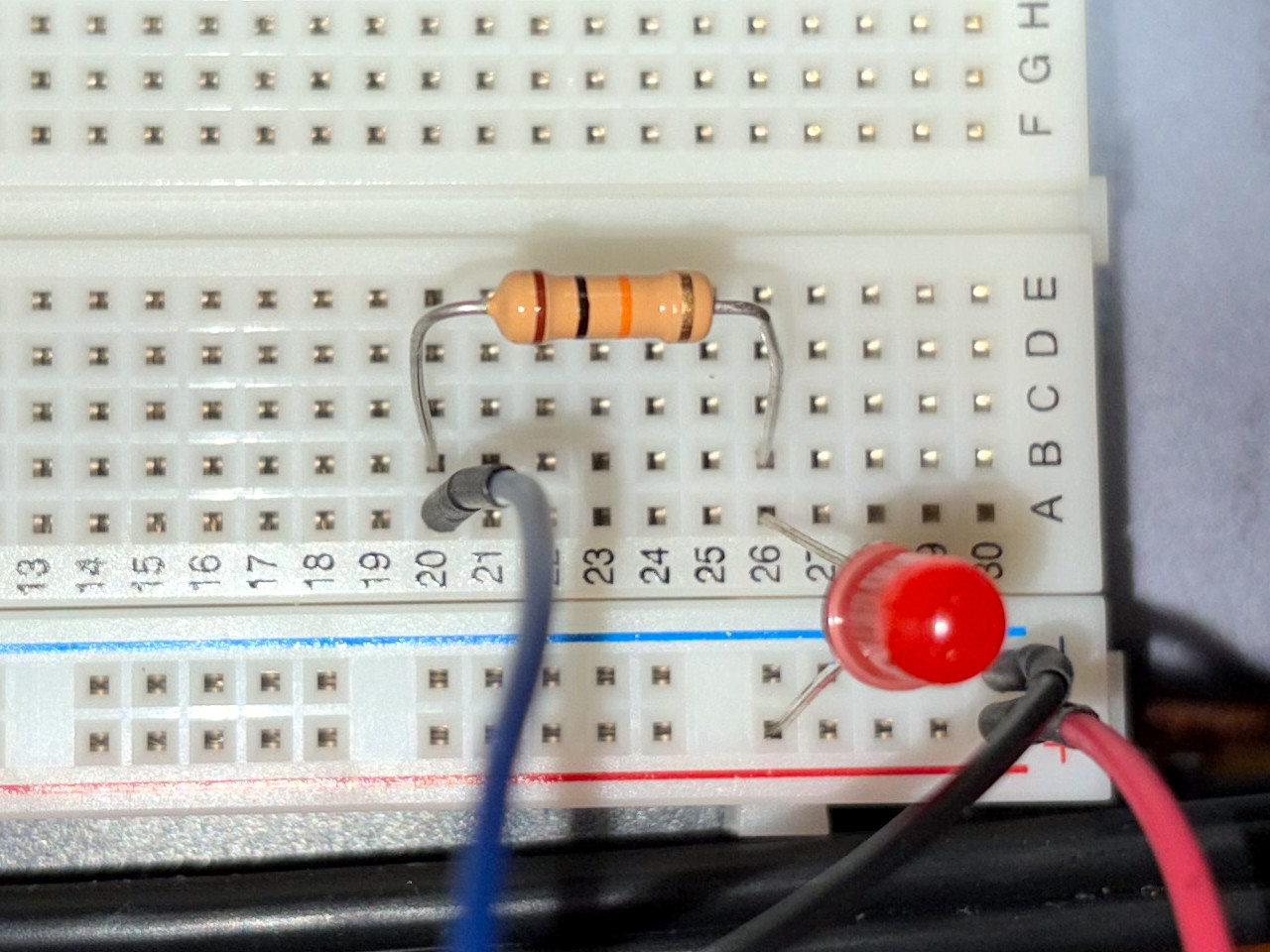

電源を入れて LEDが付くか確認。

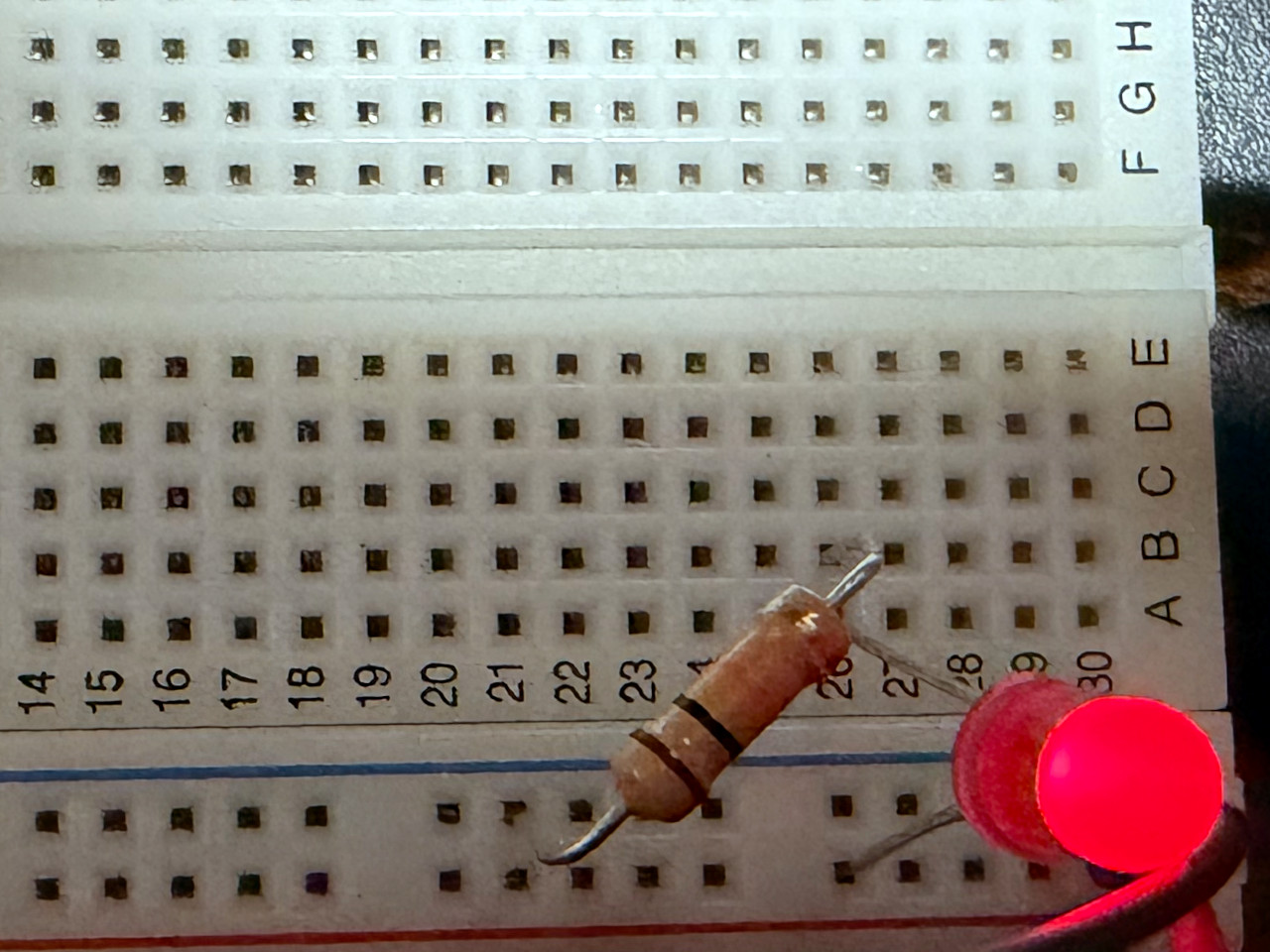

次はPA0ポート（A8）を引き出してみる。
PAポートは出力がLの時に流せる電流は最大1.6mAなので、10KΩの制限抵抗を付けている。
簡単なプログラムを書いて、PIA PA0 をON/OFFしてみる。

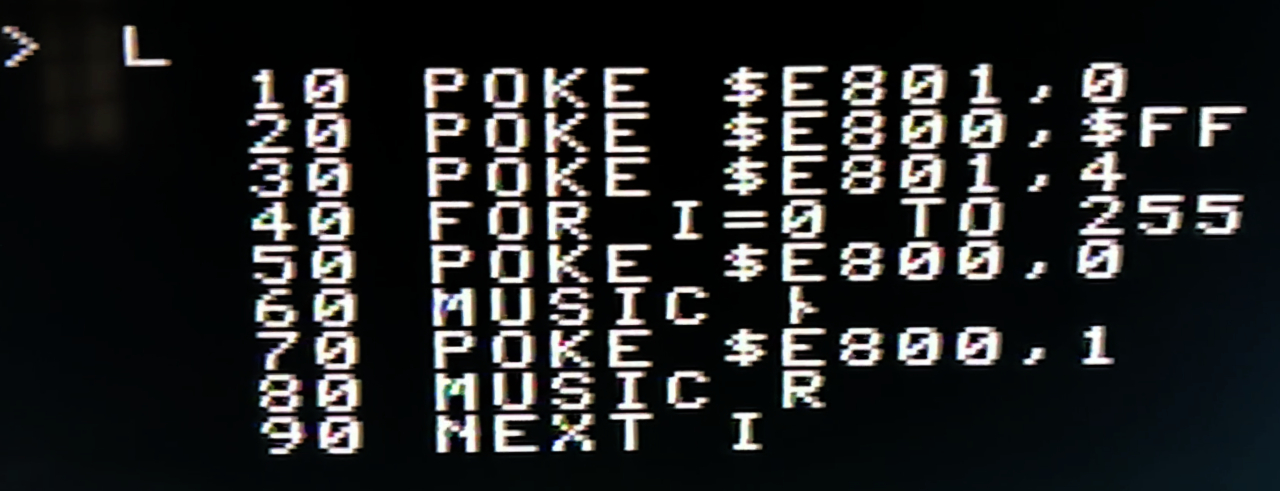

$E801がコントロール、$E800がデータ。最初にPAの全ポートを出力に設定し（$FF）、その後、ループを回して 0,1を切り替える。時間調整のために音を鳴らす。
実行例。音と光が同期しているのがわかる。
このころのパソコンは、I/Oが透過的なのでわかりやすいですね。POKEで叩くだけで操作できるのは楽です。
