ベーシックマスターのハードウェア（6）キーボードをニコイチ

2026/01/24BASICMASTER, 昔のパソコン

注意： 以下の内容は「私がやってみたら たまたま動いた」という記事で、動作を保証するものではありません。

ソフトウェアで遊ぶだけならエミュレーターで十分だが、ハードウェアをいじりたくなったので BASICMASTER Jr. をヤフオクで何台か買ってみた。

安く売られている個体はキーボードに不具合があったり、電源ケーブルが切られている。電源ケーブルは自力で修理できたんだけど、キーボードの不具合はどうしようもない。LOADとRUNとモニタコマンドが使えればいいやと思って放置していたのだが、ニコイチして修理することにした。


ベーシックマスター キーボード修理の参考サイト

ぐぐってみたが、ベーシックマスター Jr.のキーボード修理記事はみつからない。旧コン研さんのサイトにレベル3での修理記事があったので、それを参考に四苦八苦してバラして調べてみた。

旧コン研さんが書かれている「キーボードからスイッチを抜く工程」は一緒なので大変参考になりました。ありがとうございます。

追記: TRS-80のキーボードもALPS SKCCらしい。これも参考になる。TRS-80のキーはebayで売ってるが送料が高く、国内でベーシックマスターJrを買った方がまだ安い。

BASICMASTE Jr. の キースイッチの情報

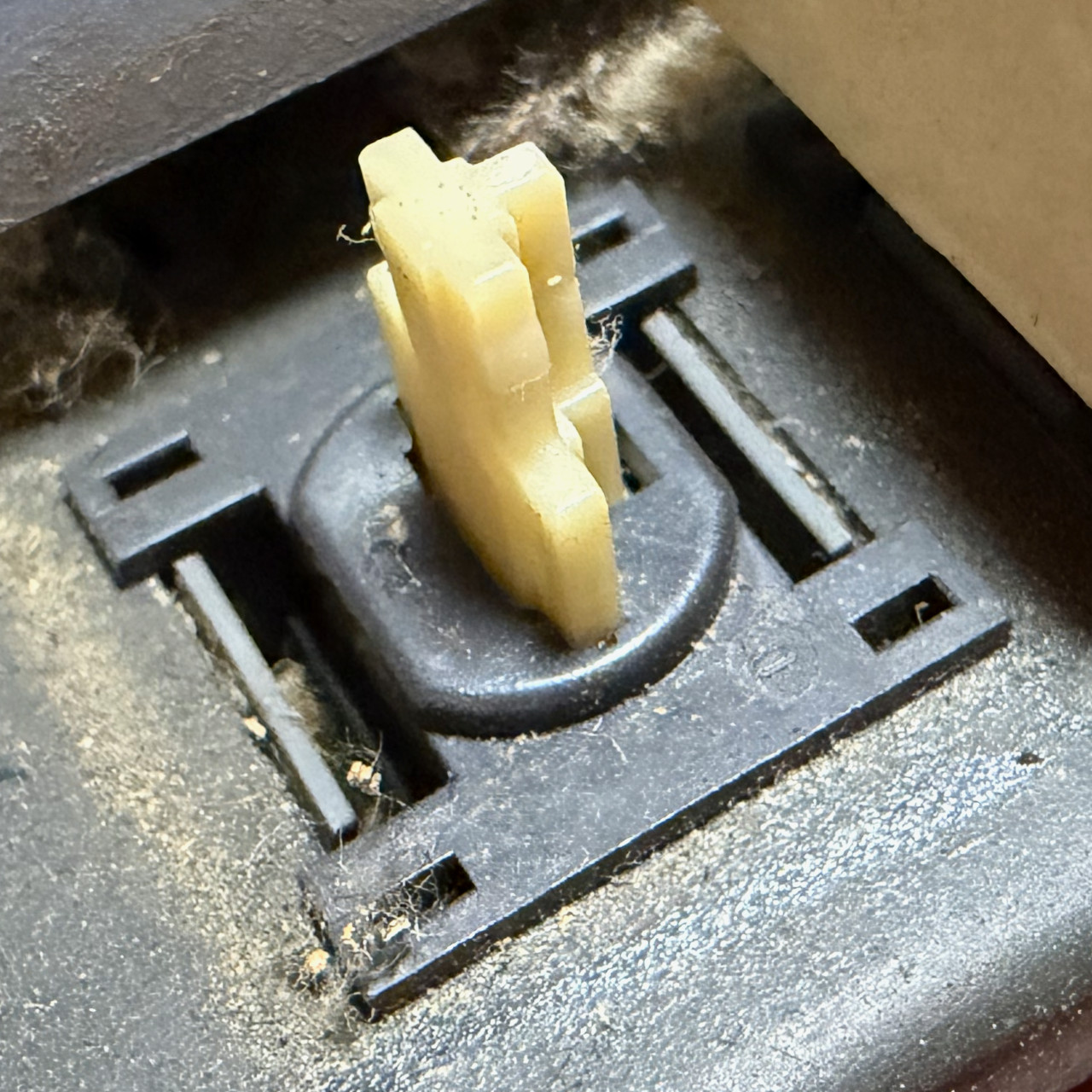

使われているのは ALPS の SKCC Cream というタイプのキースイッチのようだ。旧コン研さんのサイトにあるL3のキーボードは色も内部構造も異なっている。L3のはPC8001のスイッチと同じものだろうか。

SKCC Creamが手に入るなら交換して使ってみたいが、ebayでは恐ろしく高い値段で売られている。PASOPIA 700のキースイッチが使えそうだが、こいつはヤフオクでもJr以上にレアだ。
（Apple IIのは、SKCC Tall Creamというタイプで別らしい。これも高くて手がでない）


ニコイチする

「レベル３キーボード修理(1)：一部のキーが入力できない: 旧コン研」を参考に、取り替えたいキースイッチを外して、ドナーの同じキーをはめ込むだけ。両方で同じキーが不良の場合は、同じ段のキースイッチで置き換える。

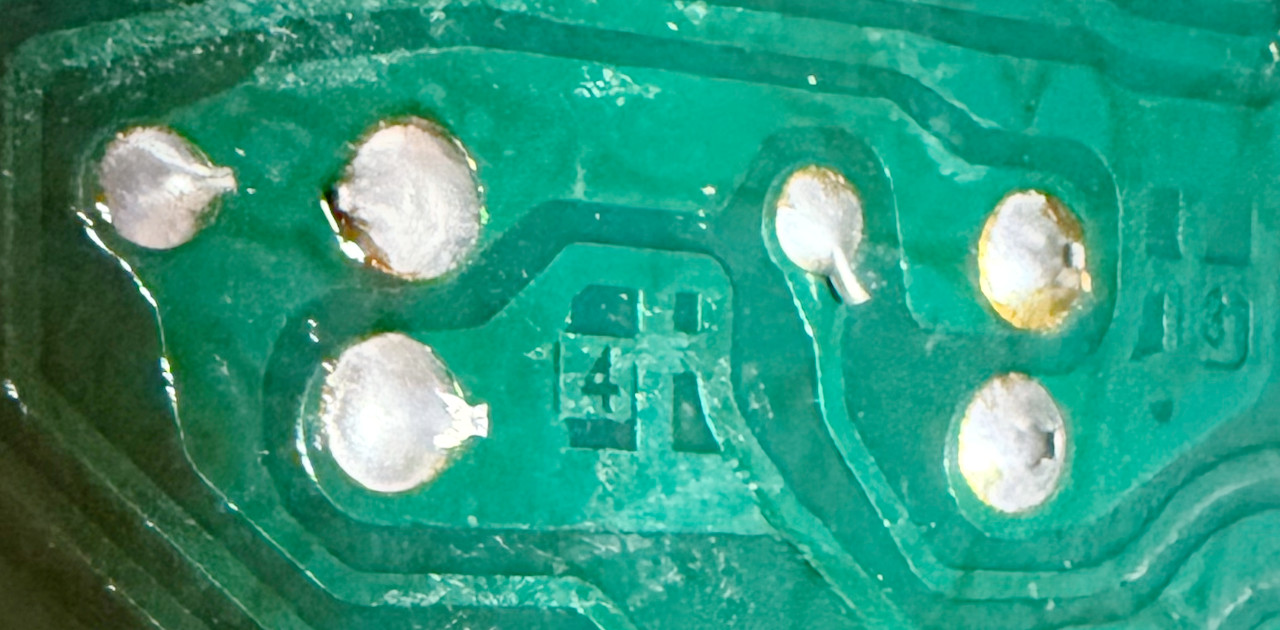

左側の14番（DELキー）を外す。DELなど いくつかのキーは、スイッチの端子が曲げて半田付けされていて、抜くのが面倒くさい。

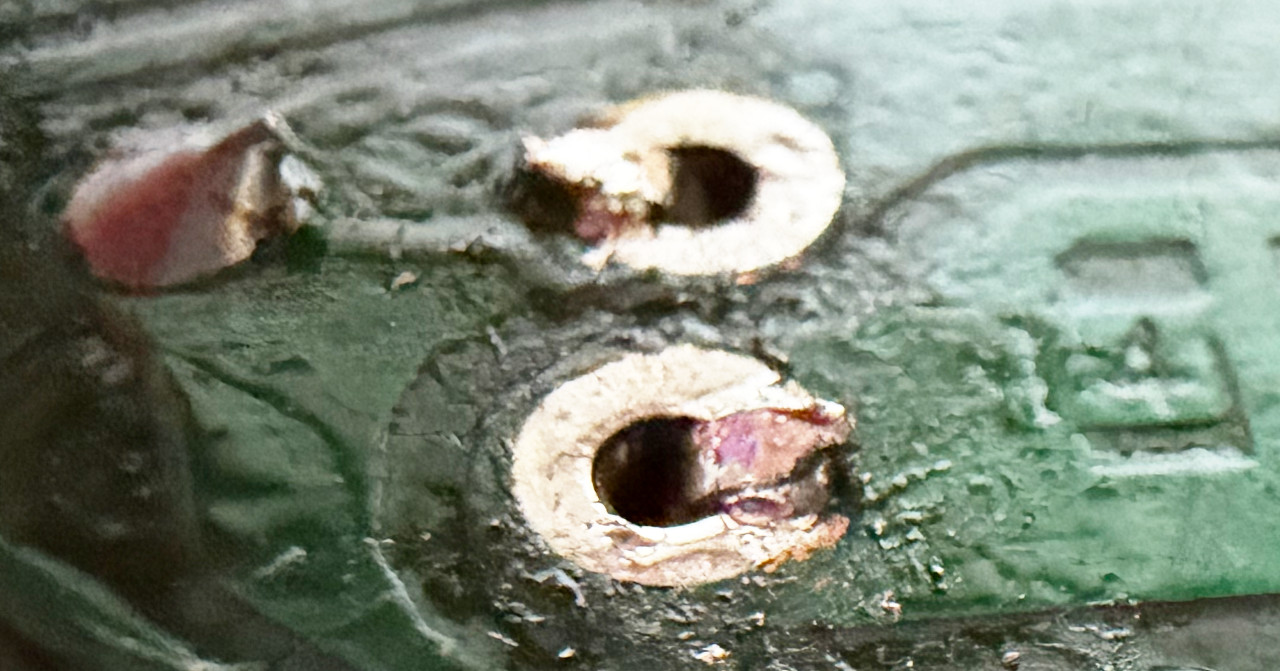

ハンダ吸取線とはんだ吸い取り器で頑張ってハンダを除去。元から載っているハンダが硬いが、迎えハンダで解決。

リード端子が曲がって接続されているので、ラジオペンチなどを駆使して立てる。ここは苦労した。

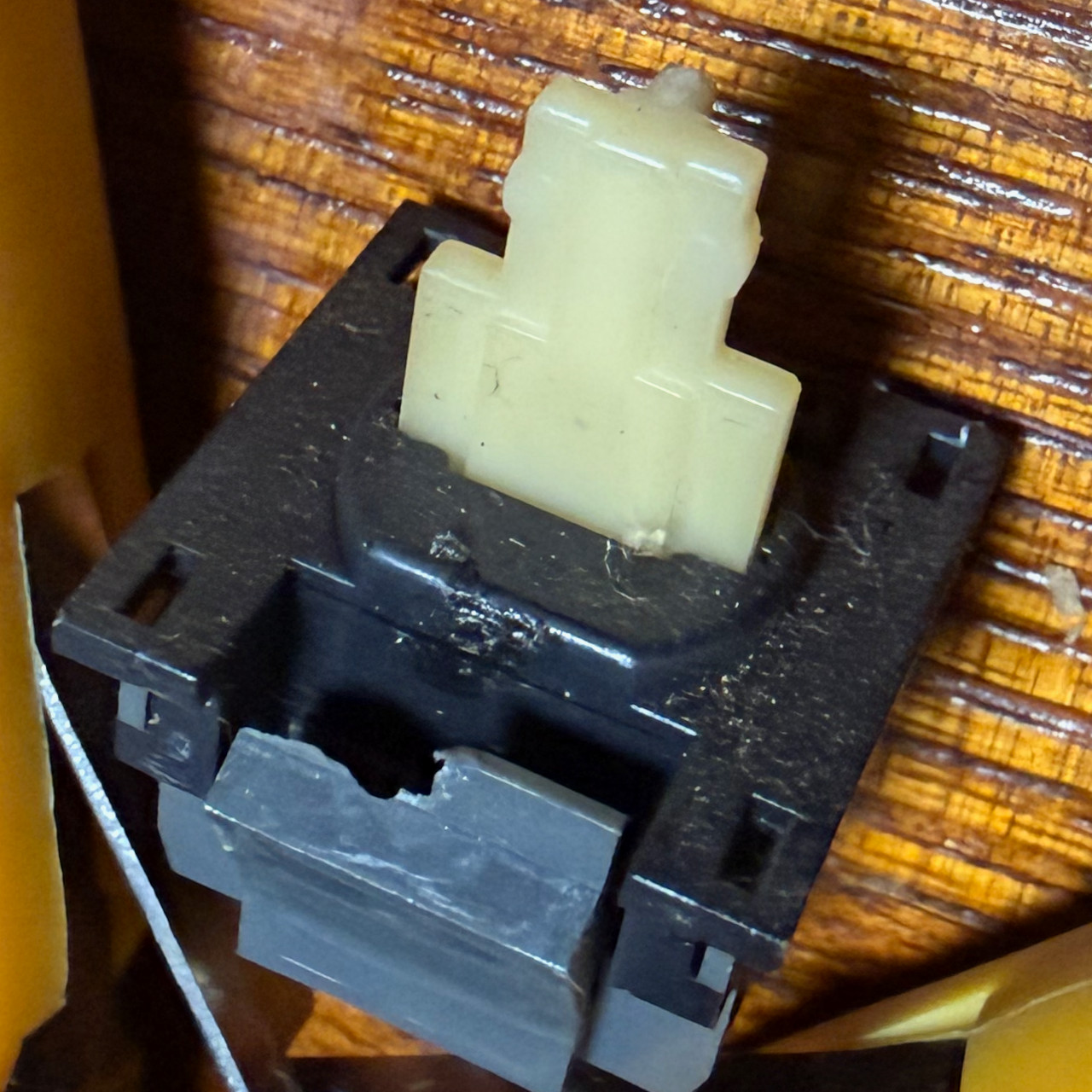

端子が真っ直ぐになったら、レベル３キーボード修理(1)：一部のキーが入力できない: 旧コン研を参考に引き抜く。スイッチが劣化しているので爪が折れる場合がある。全部のキースイッチのハンダを除去してから作業すれば、大丈夫だと思う。実際に作業された方もいらっしゃるので、不可能では無いのだが、さすがに難儀すぎ。

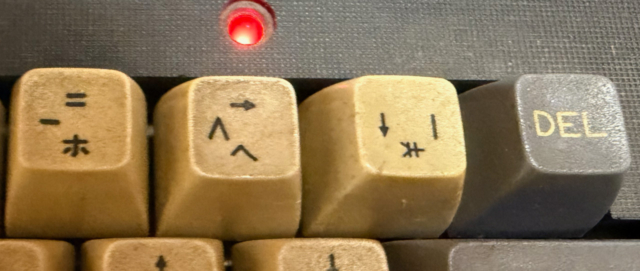

右上のキーをいくつか取り替えた。飲み物をこぼしたのか、この一帯のキーが不調だった。

よく見たら ￥キーの向きが間違ってるな。あとで直そう。

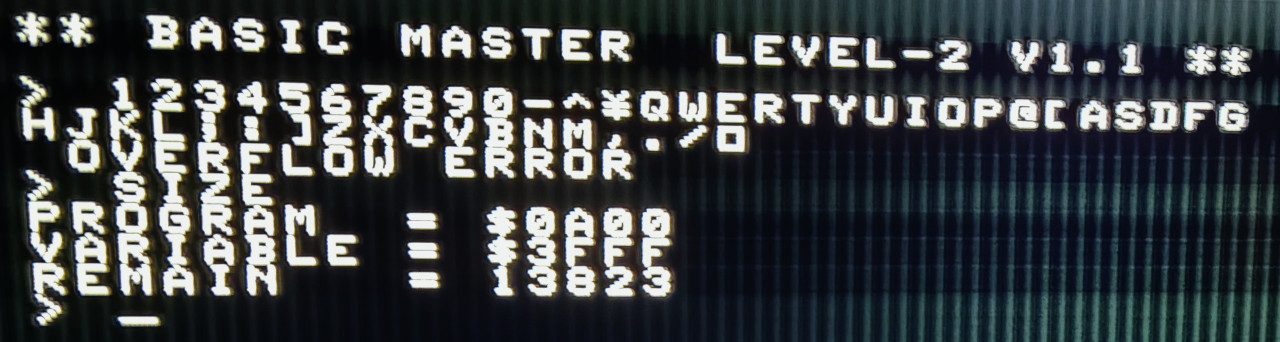

全キー入るようになりました。このJrは16KBバージョンなので、そのうち64KBにする予定。

安物液晶TVにコンポジット接続しているのだが、盛大にノイズ（縦縞）が出るのも何とかしたい（MP-9780 HITACHI VHF COLOR CONVERTER を経由するとノイズが出ないので、MP-9780の回路図欲しい）。

その他

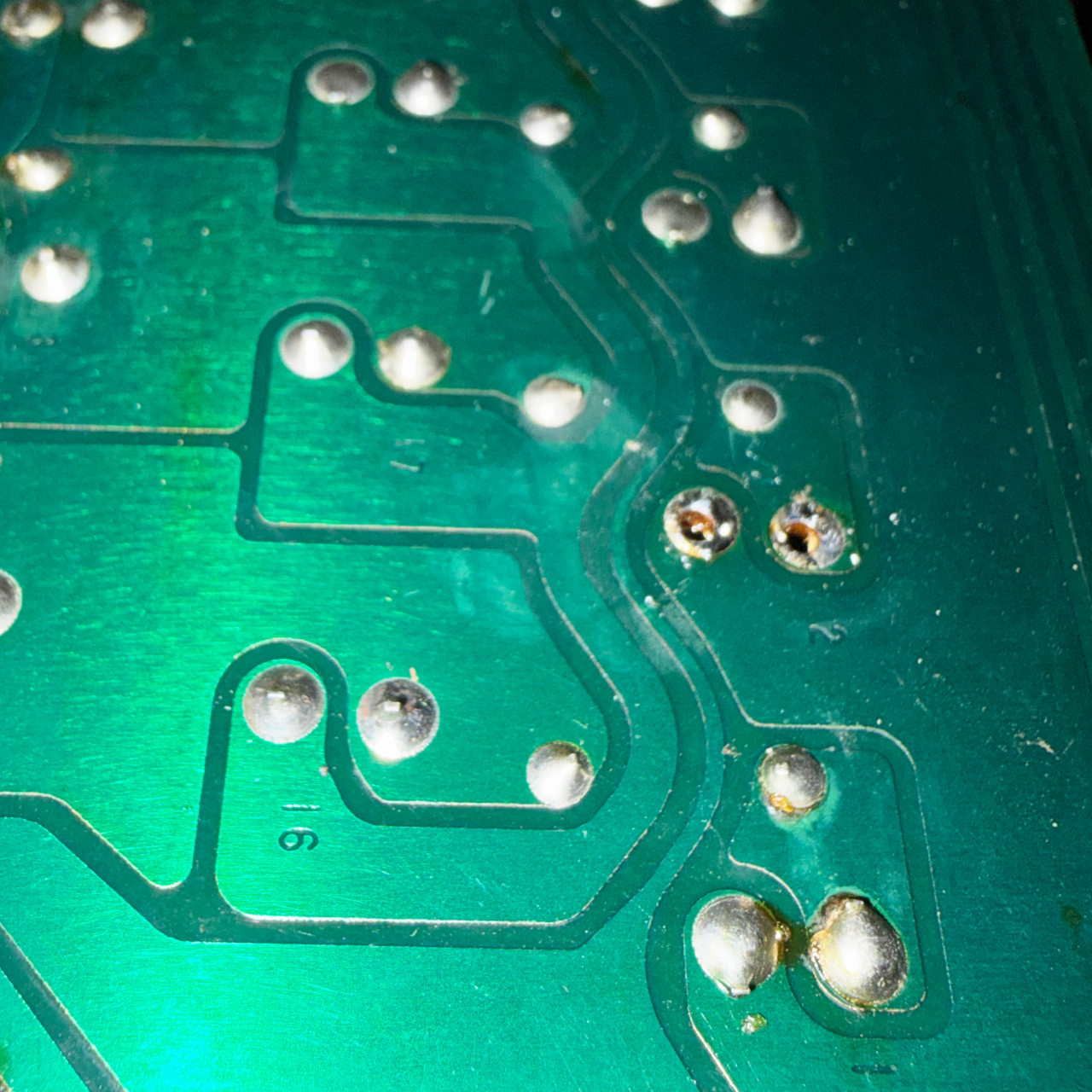

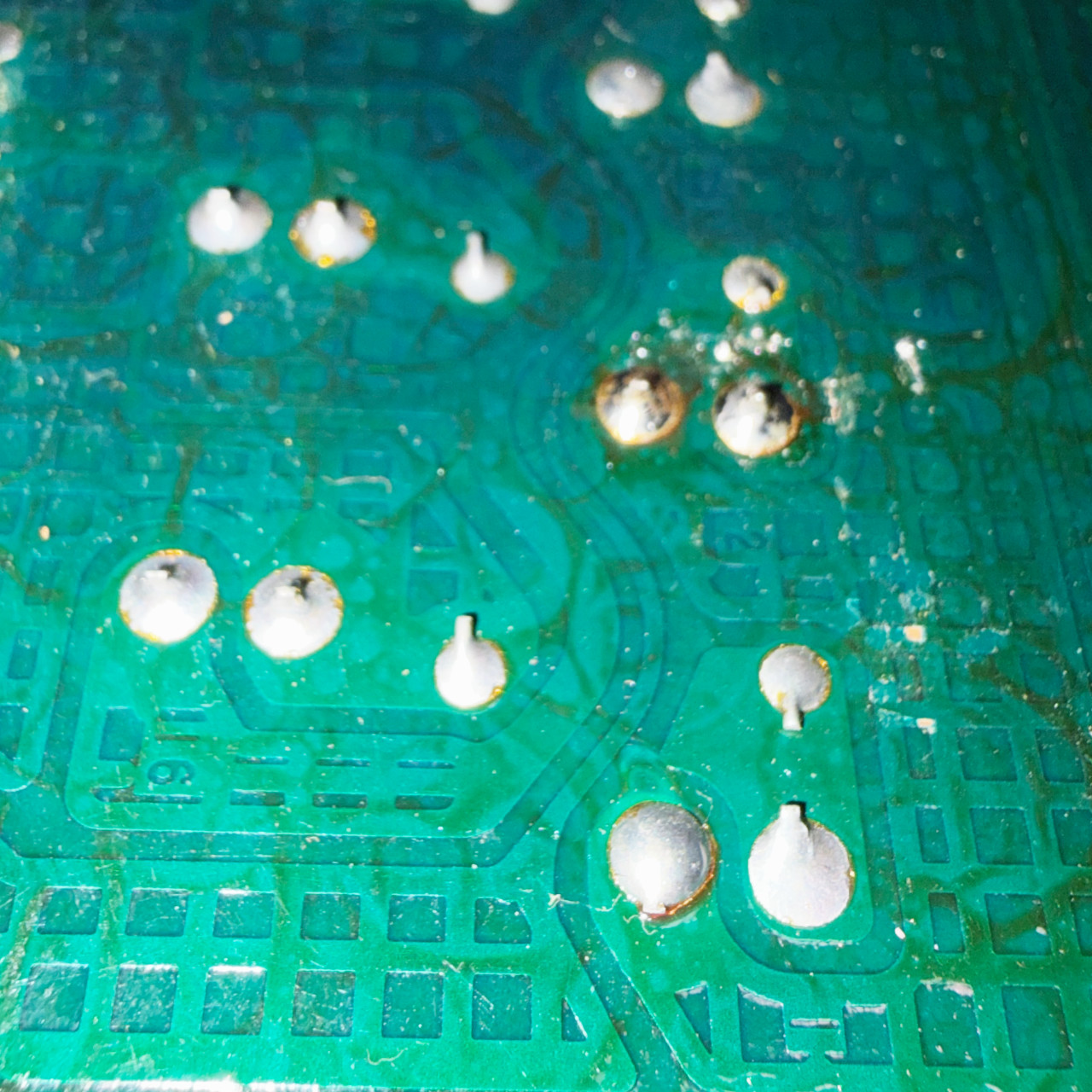

キーボード基板は2種類あるようだ。GNDがベタ塗りと網目になっている。どちらが改良版なんだろ。

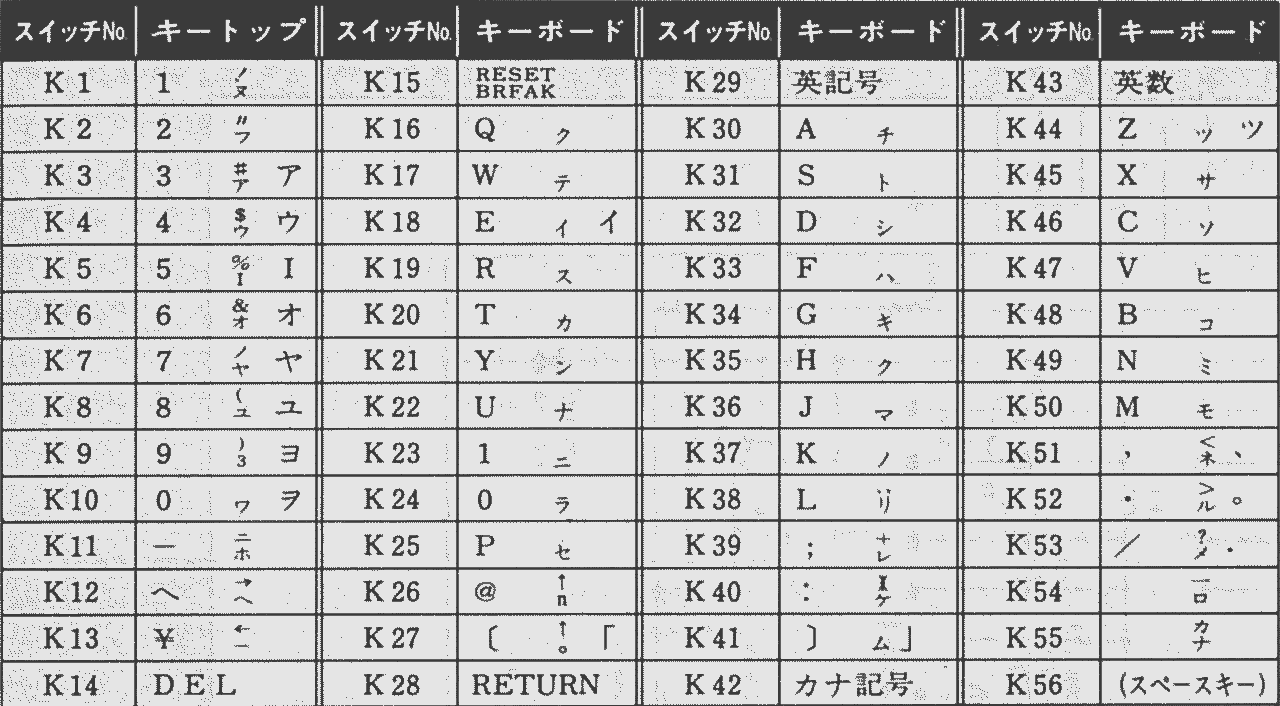

よく見ると基板にはキースイッチ位置の番号が書かれている。番号はベーシックマスターJr回路図記載のものと同一。

「ベーシックマスター活用研究 Level 3,Jr」、工学社、1982年12月 p.99より引用



ハンダ作業には鴨澤さんに教えてもらった PINECIL を使いました。これ良いね。オススメ。

その他、必要な器具は通販で買いました。
