ベーシックマスターのハードウェア（2）グラフィック画面のアドレス

2026/01/07BASICMASTER, 昔のパソコン

BM Jr. のグラフィック画面のアドレスの資料が2種類あって混乱したのでメモっておく。

BMの回路図、グラフィック・ユーティリティの資料では、グラフィック画面1は$0A00-$21FF、画面2は$2200-$39FFとなっている。
（しかし、これは間違っている）

I/O 1982年3月号「ベーシックマスターJr.全回路図集」 p.198,pp.291-299
I/O 1982年4月号「Jr.カラーアダプタ［全回路図公開］/アセンブラ」 pp.304-306
I/O 1982年5月号「Jr.カラーアダプタ・グラフィック・ユーティリティ」 pp.337-347
ベーシックマスター活用研究 : Level 3,Jr – 国立国会図書館デジタルコレクション

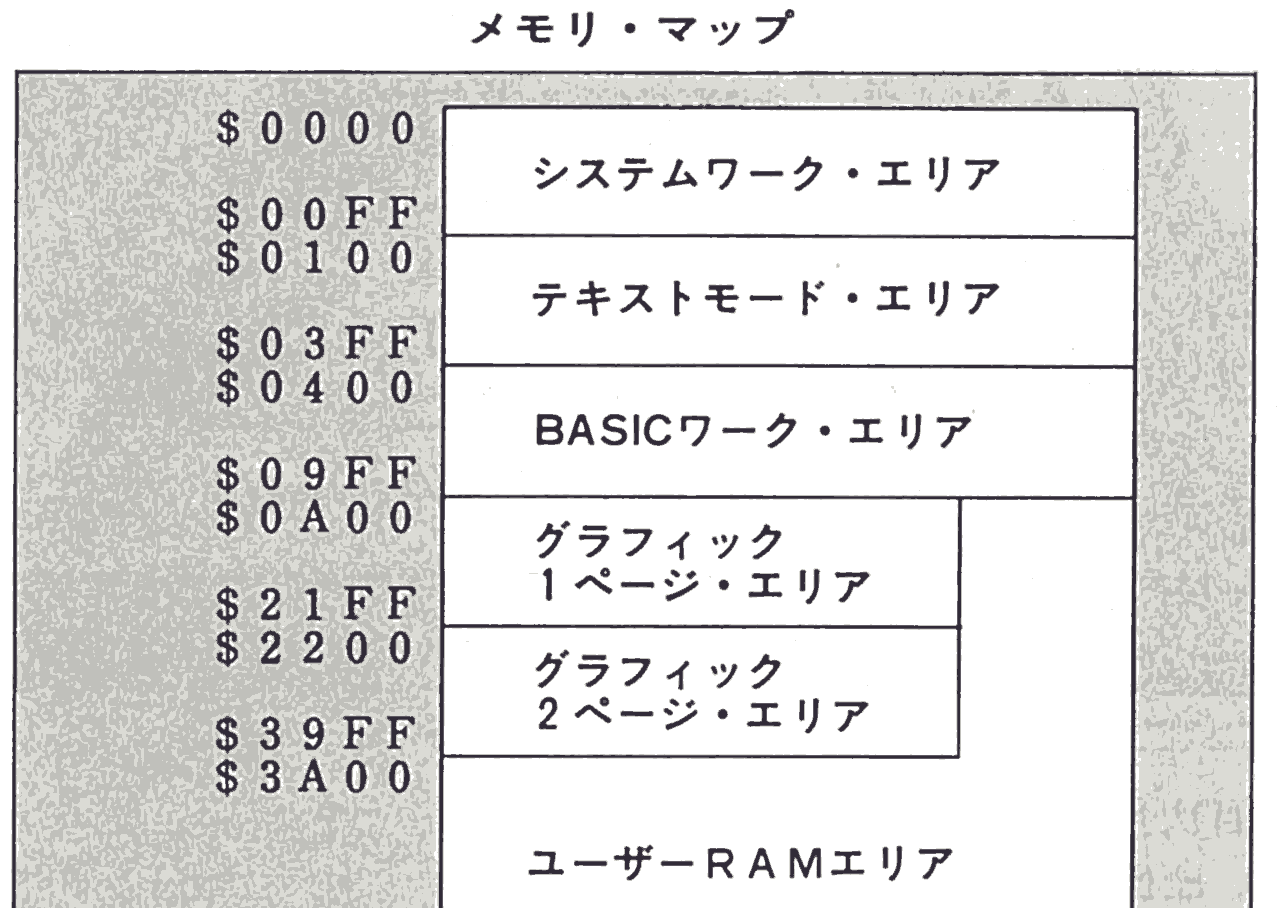

「ベーシックマスター活用研究 Level 3,Jr」 p.98より引用

$A00系と$900系の2系統の資料がある

「MB-6885 ベーシックマスター Jr. 取扱説明書」の「4.1 メモリーマップ」（p.124）でも$A00スタートだ。

ところが、同じ「取扱説明書」の「3.13 高解像度グラフィックの使い方」pp.114-120 では、グラフィック画面は左上が$900で右下が$20FFだと書かれている。

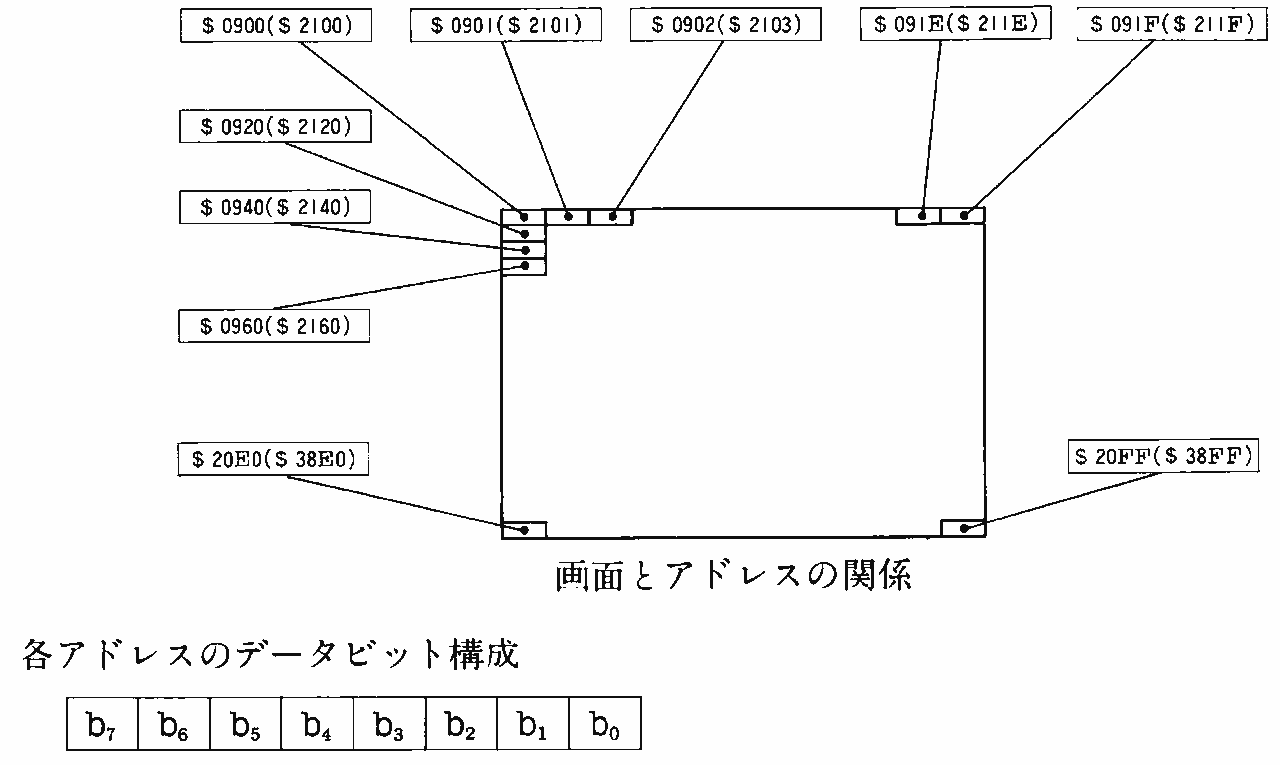

「MB-6885 ベーシックマスター Jr. 取扱説明書」　p.114 より引用

同じ項目のサンプルプログラムでも、グラフィック開始アドレスは$0900になっている。

実際にプログラムを打ち込んで試してみたところ、$900が正しかった。

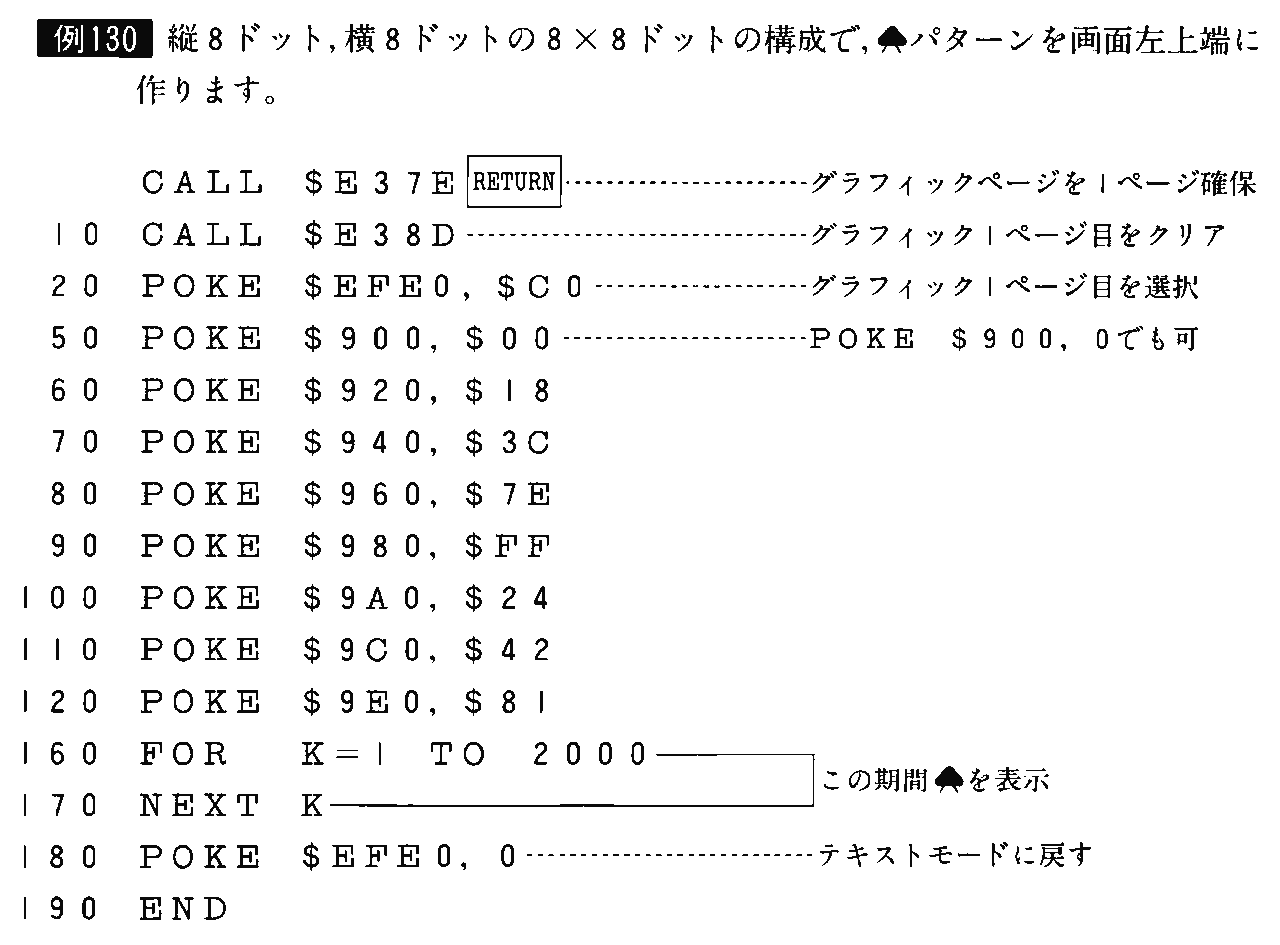

「MB-6885 ベーシックマスター Jr. 取扱説明書」　p.116 より引用

Webの資料では$0900

Enri’s Home PAGEのBM Jr.　では、以下のように書かれている。


＄ＥＦＥ０　／ＤＩＳＰ（出力）
 （中略）
　　　　先頭ＧＲＡＭアドレス＝＄０９００＋オフセットアドレス
　　　　　ｄ３－０：００００　＄０９００－＄２０ＦＦ（ページ１）
　　　　　ｄ３－０：１１００　＄２１００－＄３８ＦＦ（ページ２）

その他のWebサイトの情報も$0900,$2100が先頭アドレスだ。

ベーシックマスター Jr.カラーアダプタグラフィックユーティリティ・プログラムの情報は混乱している

「活用研究」には、グラフィックユーティリティ・プログラムも掲載されている。「L2 BASIC唯一の言語拡張機能である OPEN文」を用いたプログラムだ。

このプログラム使用時のメモリマップは$0A00,$2200開始なのだが、掲載されているプログラムは$0900,$2100開始になっている。

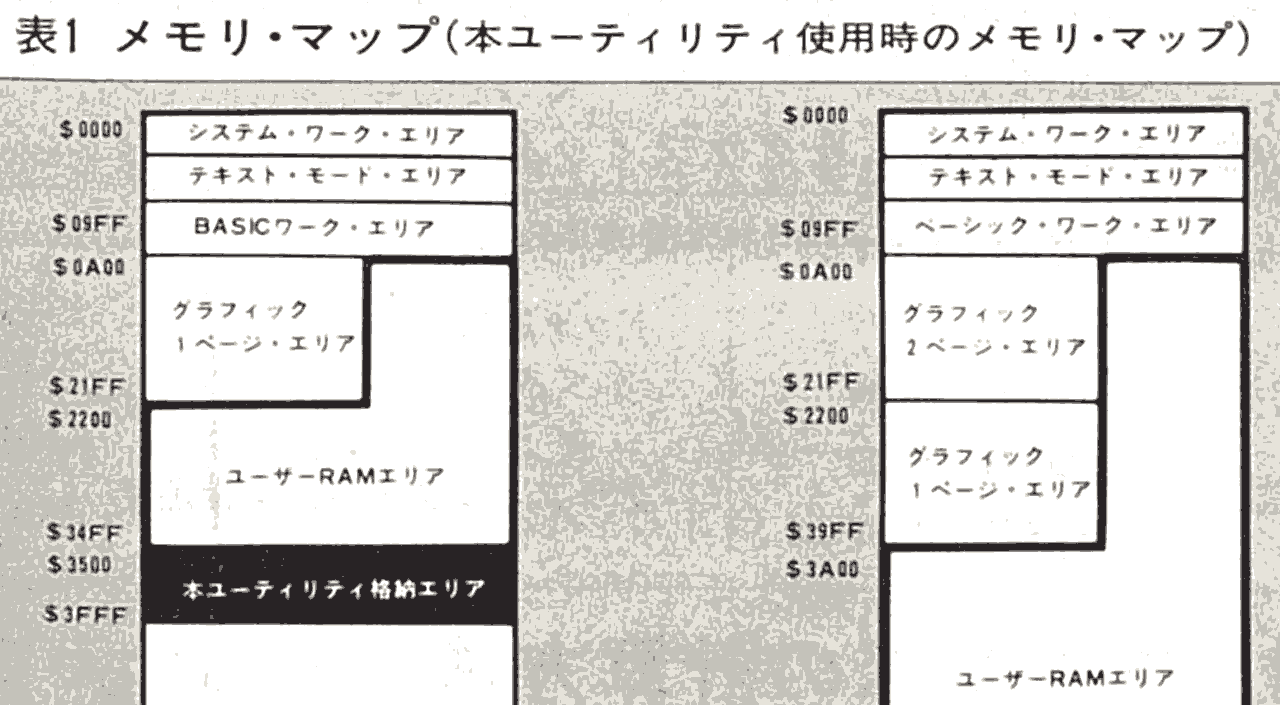

「ベーシックマスター活用研究 Level 3,Jr」 p.107より引用

そして、プログラム内の定数は正しいにも関わらず、誤った値に変更しろという記述がp.109にある。

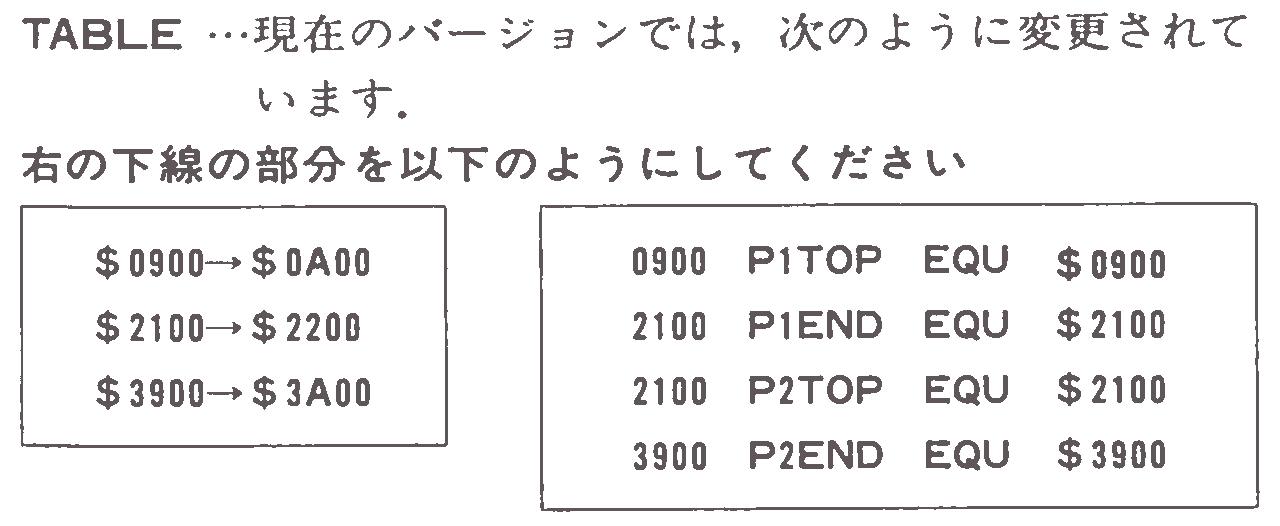

「ベーシックマスター活用研究 Level 3,Jr」 p.109より引用

プログラム内では設定値は$C0,$CCを設定している（PAGMOD $1065-）、

「ベーシックマスター活用研究 Level 3,Jr」 p.110より引用

BUG修正（I/OだとdeBUGコーナー）に何か書かれているかと思ったが、特に何もなかった。実は誰も使っていなかったのだろうか。

回路図公開後に出版されたテクノポリス誌1982年10月号記事「ゲームのためのマシン語講座」pp.145-150でも、アドレスは正しく$0900-$20FF（$2100-$38FF）になっている。

混乱しているのは日立が書いた資料だけのような。これらの資料では、BASICのワーク領域が$09FFまでになっていて、プログラムは$0A00から入ると書かれていたりする。実際は$08FF、$0900である。これもおかしい。

色々と謎である。
